mySmartUSB MK2 (Programmer und Bridge)

Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.

ausgewählte Downloads zu diesem Produkt:

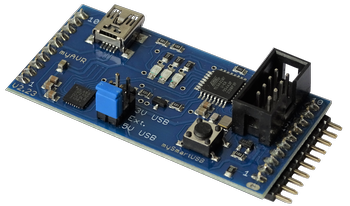

mySmartUSB MK2b

USB-Programmer und Kommunikationsinterface für AVR-Mikrocontroller

mySmartUSB MK2b ist in SMD-Bauweise ausgeführt und als Tochterplatine auf anderen Boards einsetzbar, z.B. auf Produkten der MK2-Reihe von myAVR ohne eigene Spannungsversorgung oder einzeln als AVR910/AVR911/STK500/myMode kompatibler Programmer. Die Kommunikation mit dem PC läuft völlig transparent über einen virtuellen seriellen Port. Per USB-Schnittstelle wird das Board mit dem PC verbunden und mit Spannung versorgt. Eine Vielzahl von AVR-Systemen können mit diesem Board über die vorhandene USB-Schnittstelle programmiert werden und über eine UART-USB-Bridge mit einem System kommunizieren.
Über einen vorinstallierten Bootloader lässt sich die Firmware für neue Controllertypen und Protokolle aktualisieren. Zusätzlich kann mySmartUSB MK2b für weitere Applikationen als Basis dienen, so zum Beispiel für einen UART-USB oder TWI-USB Konverter.

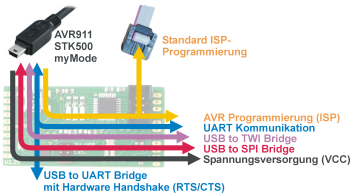

Überblick und Funktionschema

Eigenschaften:

ISP-Programmer mit USB-Anschluss und integrierter Kommunikationsschnittstelle
- Programmierung von AVR-Mikrocontrollern im Zielsystem
- Fuse- und Lock-Bits setzen
- Herstellen einer serielle Datenübertragung zwischen Mikrocontroller und Computer
- Kommunizieren per UART, TWI, I²C
sehr einfache und sichere Handhabung mit ISP-Schnittstelle

Controller muss zur Programmierung nicht aus der Zielumgebung genommen werden
keine externe Spannungsversorgung durch ein Netzteil oder Batterie notwendig

Firmware nach AVR AN910/AN911 sowie STK500 Programmierstandard
schnelle Datenübertragung und Programmiergeschwindigkeit über USB 2.0 durch Blockmode
Unterstützung verschiedenster 8-Bit RISC-Prozessoren mit ISP-Schnittstelle der AVR-Familie
umschaltbar zwischen Programmier- und Kommunikationsmodus
Statusanzeige der Modi per LED
Power On und Power Off durch Anwender schaltbar
Spannungsversorgung des Zielsystems kann durch USB-Schnittstelle bereitgestellt werden
- kann wahlweise die Spannungsversorgung des Zielsystems von 3,3V oder 5V und bis zu 80 mA übernehmen
- diese Spannung ist ausreichend für die meisten Versuchsaufbauten mit einfachen Ein- und Ausgabegeräten, keine extra Spannungsversorgung wie Netzteile oder Batterien erforderlich
Updatefähig über integrierten Bootloader
Firmware mit automatischem Step-Down-Modus (Auto-Speeddetect) ⇒ mögliche Reaktivierung von Controllern, die auf Frequenzen von unter
1 MHz getaktet wurden und mit der Standard ISP-Geschwindigkeit nicht mehr ansprechbar waren

Ausstattung:

in SMD-Bauweise
ISP-Port
USB-Anschluss
Industriestandard USB-Controller (CP2102)
Status LEDs
Quarz 20 MHz
Bauform als Tochterplatine, somit einzeln einsetzbar z.B. für

Programmierung anderer AVR-Systeme mit ISP-Anschluss
Realisierung einer USB-Parallel-Schnittstelle
Realisierung einer USB-Seriell-Schnittstelle (UART = COM = RS232)
USB-TWI / I²C-Bridge
usw.

Abmessungen: 60 x 30 x 12 mm
Rastermaß: 2,54 mm

Technische Daten:

Versorgungsspannung: 5V über USB
Betriebsstrom: 10 - 20 mA typisch ohne weitere Verbraucher
bis zu 100 mA bei Anschluss an Zielsysteme
Betriebstemperatur: 0 - 30 °C
Unterstützte Protokolle: AVR910/911, STK500, myMode
Unterstützte Programmierverfahren: ISP
Auswahl unterstützter Controllerfamilien: [anzeigen / ausblenden]

Lieferumfang:

USB-Programmer mit aufgelötetem 6-poliger Wannenstecker
6-poliges Flachbandkabel mit Pfostensteckern
zwei 10polige abgewinkelte Stiftleisten (für den optionalen Einsatz des Programmers auf anderen Platinen)

Hinweise:
der mySmartUSB MK2b kann unter anderm mit folgenden Programmierumgebungen verwendet werden:

SiSy AVR (in DEUTSCH!)
SiSy Microcontroller++ (in DEUTSCH!)
BASCOM AVR
AVR Studio

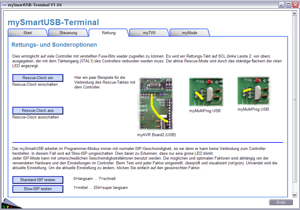

Für eine einfache Anwendung verschiedener Funktionen steht in unserem Downloadbereich kostenlos das mySmartUSB Terminal bereit. Mit diesem Programm sind z.B. folgende Funktionen realisierbar:

Rettungsfunktion zur Reparatur "verfuster" Controller
Kommunikation einzelner TWI-ICs in einer Zielumgebung mit dem PC, z.B.
   myTWI Echtzeituhr
   myTWI Temperatursensor
   myTWI EEPROM)
